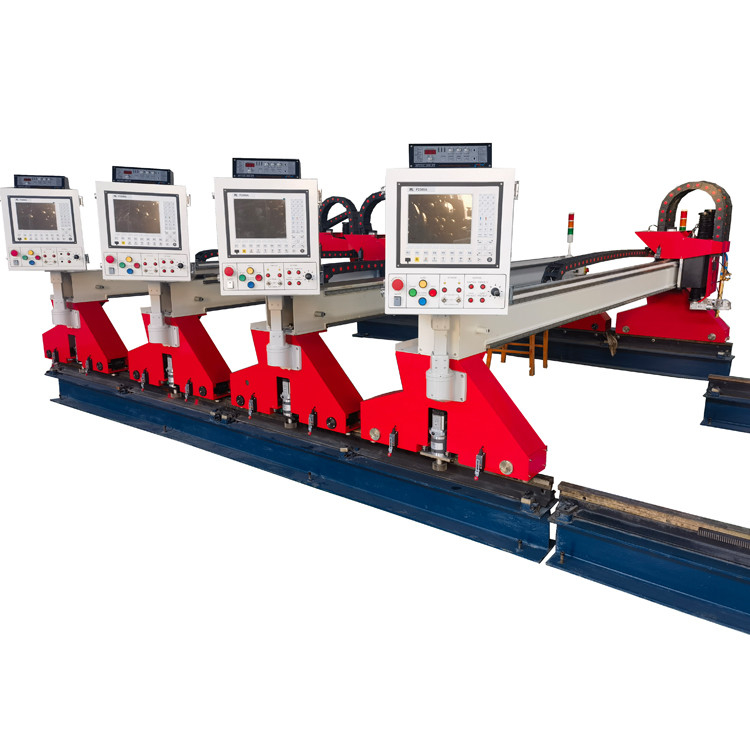

cortadora del plasma del CNC del pórtico del motor servo de 3M AC220V
Datos del producto:
Place of Origin: | Beijing, China |
Nombre de la marca: | SNR |
Certificación: | CE |
Número de modelo: | SNR-MX |
Pago y Envío Términos:
Cantidad de orden mínima: | 1set |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Caso de madera |
Tiempo de entrega: | 15-20 días del trabajo |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 10 sistemas por mes |
Información detallada |
|||
Nombre: | cortadora del CNC del metal | Voltaje de la máquina: | AC220V, 50/60Hz |
---|---|---|---|
Cortar modo: | Corte de llama del plasma Cutting+ | Sistema de control: | CNC F2300A de 10,4 pulgadas |
Tamaño que corta eficaz: | 3000*8000mm/12000m m, pueden ser modificados para requisitos particulares | Control de la altura: | Hidráulica XPTHC-300PT automática |
Motor impulsor: | Motor servo, impulsión dual | Carril de guía para el haz: | Carril linear |
Software: | FastCAM STD/HiNest | Transmisión: | estante y engranaje helicoidales para el haz |
Alta luz: | cortadora del plasma del CNC del pórtico de 3M,cortadora del plasma del CNC del pórtico de ac220v,cortadora del plasma del pórtico del motor servo |
Descripción de producto
tipo cortadora de 3M Servo Motor Gantry de acero del metal del combustible del CNC Oxy del plasma
Descripción de producto
1. el diseño simple del equipo entero, haz usando el tubo cuadrado de 200*200*8m m soldó con autógena la estructura, que es procesada y formada integralmente por una fresadora del pórtico. Tiene las características de la fuerza mecánica ligera, buena, de la alta estabilidad, y de no fácil deformar.
2. la impulsión dual, mejora para garantizar la estabilidad del corte, asegura la consistencia de la dirección que camina del pórtico. y más aseguraron de la calidad que cortaba que la cortadora voladiza o portátil general.
3. X-AXIS adopta el carril linear del cuadrado de la alta precisión con la anchura de 20m m, y y cuatro resbaladores lineares resistentes de alta precisión para asegurar el buen funcionamiento de la cabeza de antorcha en precisión de la dirección de X-AXIS la alta.
4. Y-AXIS usando 24 kilogramos de carril de acero, con una longitud de 2000m m, pequeña deformación, rigidez fuerte, golpea contra, el polvo desgaste-que resiste, el carril preferido en el ambiente industrial. Cada carril se equipa de tres sistemas de ajustar bloques y de presionar bloques, que es conveniente para que los usuarios ajusten exactamente la rectitud, la nivelación y el espaciamiento de Y-AXIS.
5. el eje de X que adoptaba el estante helicoidal, M2, 20*20*1000M M, una eficacia más alta, redujo grandemente el error acumulativo de la máquina. El engranaje es fino-grinded, con la exactitud del grado 7.
Uso
Puede ser ampliamente utilizado en las industrias como la maquinaria aeroespacial, agrícola, la maquinaria de construcción, la fabricación ferroviaria, la fabricación del elevador, el vehículo de la construcción especial, la fabricación de la herramienta, la fabricación de la maquinaria del aceite, la maquinaria de comida, la publicidad adornada, el servicio de proceso extranjero y todas las industrias de las clases relacionados con la fabricación mecánica.
Datos técnicos
Nombre de la máquina | Cortador del plasma del CNC |
Voltaje entrado | AC220V, 50/60Hz |
Anchura de corte eficaz | 0-3000m m, pueden ser modificados para requisitos particulares |
Longitud que corta eficaz | 0-12000m m, se pueden modificar para requisitos particulares, like12000mm |
Motor impulsor | Motor servo de Panasonic |
Modo de la impulsión | Impulsión dual |
Reductor | Reductor planetario de la alta precisión de ZHONGDA |
Carril de guía para la dirección longitudinal | 24 carriles de acero del kilogramo |
Carril para el haz | carril linear, con la alta precisión |
Sistema de control del CNC | Pulgada F2300A de Fangling 10,4 |
Regulador de la altura | Control auto de la altura de la antorcha de la hidráulica XPTHC-300-PT para el plasma |
Transmisión | Estante y engranaje helicoidales para el haz del pórtico |
Levantador | una PC con dos tenedores de la antorcha, puede instalar plasma y la antorcha de la llama |
Velocidad máxima | 12M/min |
Ignición auto para la llama | opcional |
Dispositivo anticolisión para el plasma | sí |
Software de la jerarquía | FastCAM/StarCAM/HiNest |
Fuente del plasma | Marca HUAYUAN de CHINA o marca americana de MISNCO/ |
Embalaje y envío
FAQ
Q1: ¿Es usted una empresa comercial o el fabricante?
: somos fabricante profesional de cortadora del CNC durante 14 años.
Q2: ¿Usted acepta al OEM para la marca del cliente?
: sí, podemos hacer al OEM. Pero necesitamos MOQ para la producción en masa.
Q3: ¿Cuál es plazo de expedición?
: Plazo de expedición depende de modelo de máquina y cantidad, usted puede entrarnos en contacto con directamente para más información.
Q4: ¿Cuál es las condiciones de pago para un nuevo cliente?
: Debajo de USD5000, 100% por adelantado por T/T. Sobre USD5000, el 50% por adelantado por T/T, el resto se paguen antes de entrega.
Q5: ¿Qué clase de paquete usted utiliza?
: Caja de la madera contrachapada, fumigación-libre.
Q6: ¿No conozco nada sobre esta máquina, qué clase de máquina que debo elegir?
: Muy fácil elegir. Apenas díganos qué usted quiere hacer usando la cortadora del CNC, el tamaño que corta y el grueso, y después démosle soluciones y sugerencias perfectas. ¡No dude en para entrarnos en contacto con!
